Опис

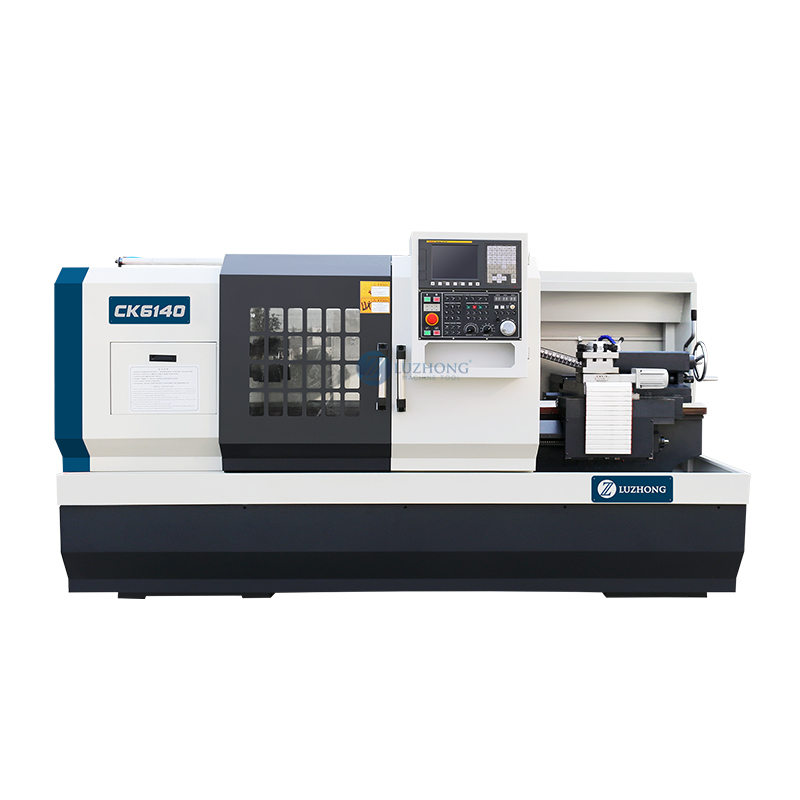

Токарний верстат з ЧПК CK6140
CK6140 — універсальний токарний верстат з числовим програмним керуванням для точної та продуктивної обробки металевих деталей. Верстат призначений для виконання широкого спектра токарних операцій в умовах одиничного, дрібносерійного та серійного виробництва.
Модель дозволяє виконувати зовнішнє та внутрішнє точіння, обробку торців, свердління, розточування, нарізання різьби, обробку канавок та інші токарні операції.
Максимальний діаметр обробки над станиною становить 400 мм, а відстань між центрами залежно від комплектації може становити 750, 1000, 1500 або 2000 мм. Це дозволяє підібрати оптимальну версію CK6140 відповідно до габаритів деталей і виробничих завдань.
Верстат оснащений серводвигуном шпинделя потужністю 5,5 кВт, безступінчастим регулюванням швидкості та електричною 4-позиційною інструментальною головкою.
Основні переваги CK6140
- Максимальний діаметр над станиною — 400 мм
- Діаметр над поперечним супортом — 210 мм
- Відстань між центрами — 750 / 1000 / 1500 / 2000 мм
- Прохідний отвір шпинделя — 52 мм
- Опціонально збільшений отвір шпинделя — 80 мм
- Конус шпинделя — MT6
- Шпиндельний ніс — A2-6, опціонально A2-8
- Безступінчасте регулювання обертів
- Максимальна швидкість шпинделя — 1800 об/хв
- Серводвигун шпинделя — 5,5 кВт
- Електрична 4-позиційна інструментальна головка
- Швидке переміщення по осі X — до 6000 мм/хв
- Швидке переміщення по осі Z — до 8000 мм/хв
- Декілька варіантів довжини верстата під різні виробничі завдання
Технічні характеристики
| Характеристика | Одиниця | CK6140 |
|---|---|---|
| Максимальний діаметр обробки над станиною | мм | 400 |
| Максимальний діаметр над поперечним супортом | мм | 210 |
| Відстань між центрами | мм | 750 / 1000 / 1500 / 2000 |
| Діаметр отвору шпинделя | мм | 52 (опція — 80) |
| Конус отвору шпинделя | — | MT6 |
| Тип носа шпинделя | — | A2-6 (A2-8) |
| Регулювання швидкості шпинделя | — | Безступінчасте |
| Максимальна швидкість шпинделя | об/хв | 1800 |
| Інструментальна головка | — | Електрична, 4-позиційна |
| Розмір державки інструменту | мм | 20 × 20 |
| Переміщення по осі X | мм | 200 |
| Переміщення по осі Z | мм | 750 / 1000 / 1500 / 2000 |
| Швидке переміщення по осі X | мм/хв | 6000 |
| Швидке переміщення по осі Z | мм/хв | 8000 |
| Діаметр пінолі задньої бабки | мм | 65 |
| Конус пінолі задньої бабки | — | MT4 |
| Хід пінолі задньої бабки | мм | 140 |
| Потужність головного серводвигуна | кВт | 5,5 |
| Потужність насоса охолодження | кВт | 0,125 |
Маса та габарити
| Відстань між центрами | Маса | Габарити (Д × Ш × В) |
|---|---|---|
| 750 мм | 1500 кг | 2200 × 1650 × 1700 мм |
| 1000 мм | 1600 кг | 2500 × 1650 × 1700 мм |
| 1500 мм | 1800 кг | 3000 × 1650 × 1700 мм |
| 2000 мм | 2000 кг | 3500 × 1650 × 1700 мм |
Можливості CK6140
Верстат CK6140 підходить для виготовлення валів, втулок, фланців, різьбових деталей, посадочних поверхонь, кілець, шківів та інших деталей обертання.
Числове програмне керування дозволяє автоматизувати процес обробки та забезпечити стабільну повторюваність деталей. Це особливо важливо при серійному виробництві, де необхідно підтримувати однакові параметри кожної готової деталі.
Завдяки чотирьом варіантам відстані між центрами CK6140 можна використовувати як для відносно компактних деталей, так і для обробки довгомірних валів довжиною до 2000 мм.

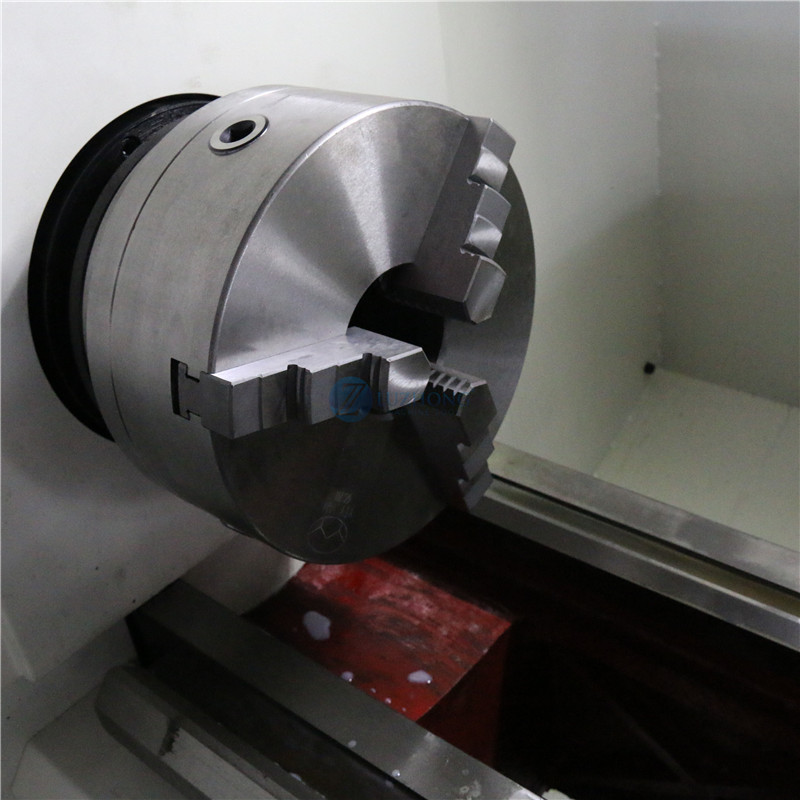

Шпиндель та система приводу
Шпиндель оснащений серводвигуном потужністю 5,5 кВт і має безступінчасте регулювання швидкості до 1800 об/хв.
Стандартний прохідний отвір шпинделя становить 52 мм, а для підприємств, яким необхідно працювати із заготовками більшого діаметра, доступна конфігурація з отвором 80 мм.
Це розширює можливості верстата при роботі з прутковими, трубними та іншими довгомірними заготовками.

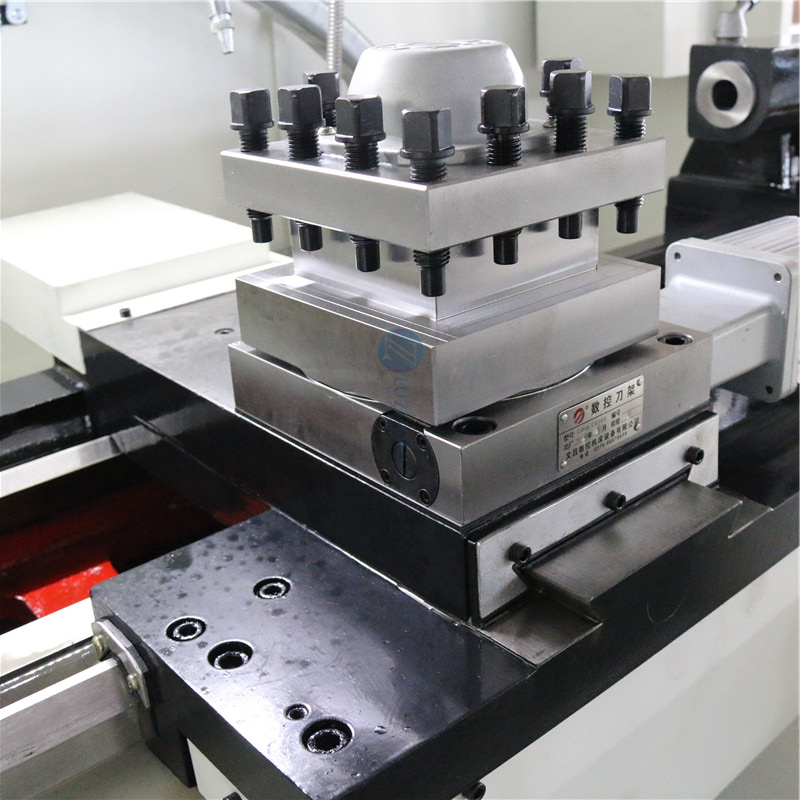

Автоматична зміна інструменту
CK6140 комплектується електричною 4-позиційною інструментальною головкою, яка дозволяє використовувати декілька різців у межах однієї програми обробки.
Верстат автоматично перемикає необхідний інструмент відповідно до заданої ЧПК-програми, скорочуючи кількість ручних операцій та час виробничого циклу.
Для яких виробництв підходить CK6140
Верстат може використовуватися на підприємствах:
- машинобудування;
- металообробки;
- виробництва сільськогосподарської техніки;
- автомобільної промисловості;
- виробництва запчастин;
- ремонтних підприємств;
- серійного виробництва металевих комплектуючих;
- інструментальних та механічних цехів.
CK6140 від LaserStar
LaserStar допоможе підібрати оптимальну версію CK6140 з робочою довжиною 750, 1000, 1500 або 2000 мм, а також необхідну комплектацію відповідно до ваших деталей і технологічних завдань.
Забезпечуємо підбір обладнання, доставку, пусконалагодження, навчання операторів, гарантійне та післягарантійне сервісне обслуговування.
CK6140 — надійний токарний верстат з ЧПК для точної, стабільної та продуктивної металообробки.
